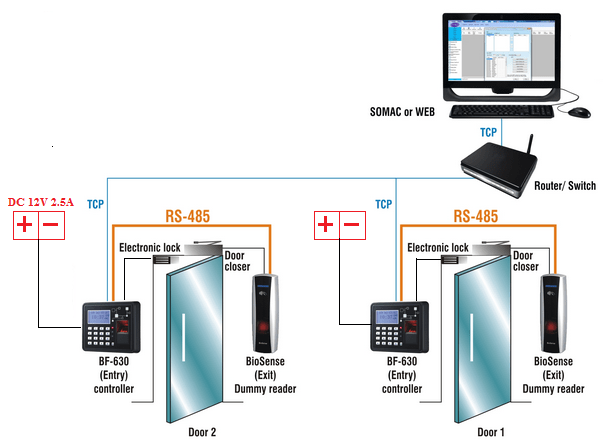

Kiểm soát cửa - Chấm công vân tay CHIYU với Máy đọc vân tay bên ngoài và Máy đọc vân tay phụ bên trong:
Ứng dụng:
- Kiểm soát cửa cho những nơi cần bảo mật tuyệt đối hơn thẻ từ, vì vân tay của một người là duy nhất.
- Kiểm soát vân tay với cả hai chiều vào ra.
- Đối với chấm công nên sử dụng thiết bị có màn hình vì sẽ hiển thị tên nhân viên ở trên đó.
- Có thể sử dụng bộ lưu điện để quá trình chấm công diễn ra liên tục ngay cả sau khi mất điện.
Thiết bị:
- Máy đọc vân tay (Fingerprint Controller): Biosense I, BF-630W, BF-631W, Biosense II, Biosense III, BF-670W.
- Khóa điện tử (Electric Door Lock): Khóa từ hút , khóa chốt rơi, khóa ngàm, bộ bát cho các loại khóa.
- Máy đọc vân tay phụ (Fingerprint Reader): Biosense I.
- Bộ Remote điều khiển đóng mở khóa từ xa.
- Cảm biến (Door Sensor) báo cậy cửa, mở cửa quá lâu.
- Bộ nguồn (DC Power) cung cấp cho khóa và Máy đọc thẻ từ.
- Thẻ Proximity / Mifare / HID.
- Phần mềm (PC Software): quản lý thông tin, giám sát hoạt động, báo cáo dữ liệu người ra vào,…
Lắp đặt:
- Kết nối PC – Máy đọc thẻ dùng Cat5e cách điện chống nhiễu, bấm mạng chuẩn B, kết nối trực tiếp PC / thông qua Switch.
- Kết nối nguồn với Máy đọc vân tay, Đầu đọc vân tay phụ, Khóa dùng cáp điện Cadivi 2*1.5 PVC. Khoảng cách nguồn DC12V từ Máy đọc vân tay đến Nguồn không quá 15m
- Kết nối cảm biến với Máy đọc thẻ: Cat5 / Cadivi 2*0.5 / Cadivi 2*0.75.
- Kết nối tín hiệu RS-485 dùng Cat5e bọc chống nhiễu.

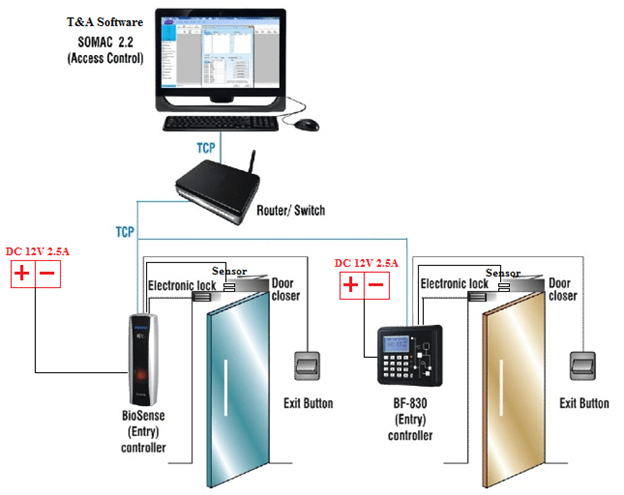

Kiểm soát cửa & Chấm công vân tay với Máy đọc vân tay Chiyu bên ngoài và nút nhấn mở cửa từ bên trong:
Ứng dụng:
- Kiểm soát cửa cho những nơi cần bảo mật tuyệt đối hơn thẻ từ, vì vân tay của một người là duy nhất.
- Kiểm soát vân tay với chiều đi vào, đi ra thì chỉ cần dùng nút nhấn.
- Đối với chấm công nên sử dụng thiết bị có màn hình vì sẽ hiển thị tên nhân viên ở trên đó.
- Có thể sử dụng bộ lưu điện để quá trình chấm công diễn ra liên tục ngay cả sau khi mất điện.
Thiết bị:
- Máy đọc vân tay CHIYU (Fingerprint Controller): Biosense I, BF-630W, BF-631W, Biosense II, Biosense III, BF-670W.
- Khóa điện tử (Electric Door Lock): Khóa từ hút , khóa chốt rơi, khóa ngàm, bộ bát cho các loại khóa.
- Nút nhấn mở cửa (Push Button) từ bên trong.
- Bộ Remote điều khiển đóng mở khóa từ xa.
- Cảm biến (Door Sensor) báo cậy cửa, mở cửa quá lâu.
- Bộ nguồn (DC Power) cung cấp cho khóa và Máy đọc thẻ từ.
- Thẻ Proximity / Mifare / HID.
- Phần mềm (PC Software): quản lý thông tin, giám sát hoạt động, báo cáo dữ liệu người ra vào,…
Lắp đặt:
- Kết nối PC – Máy đọc vân tay dùng Cat5e cách điện chống nhiễu, bấm mạng chuẩn B, kết nối trực tiếp PC / thông qua Switch.
- Kết nối nguồn với Máy đọc vân tay, Khóa dùng cáp điện Cadivi 2*1.5 PVC. Khoảng cách nguồn DC12V từ Máy đọc vân tay đến Nguồn không quá 15m
- Kết nối nút nhấn, cảm biến với Máy đọc thẻ: Cat5 / Cadivi 2*0.5 / Cadivi 2*0.75.

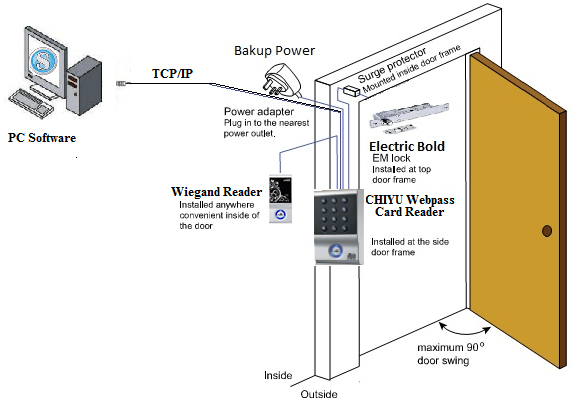

Kiểm soát cửa & Chấm công thẻ từ với Máy đọc thẻ Chiyu bên ngoài và Máy đọc thẻ phụ bên trong:
Ứng dụng Chiyu Webpass E vào kiểm soát cửa thẻ từ:
- Kiểm soát cửa ra vào ở khu vực văn phòng, cơ quan, ở những nơi cần kiểm soát ra vào 2 chiều dùng thẻ từ, những nơi cực kỳ quan trọng: kho bãi, khu thí nghiệm, kho vũ khí.
- Kiểm soát thẻ từ đi vào từ bên ngoài và kiểm soát thẻ từ bên trong để mở cửa.
- Kết hợp chấm công thẻ từ cho nhân viên của công ty với số lượng nhân viên vài trăm người.
Thiết bị:
- Máy đọc thẻ từ: Card Reader Chiyu Webpass E, BF-830W, BF-831W, BF-mimiW
- Khóa điện tử Elock (Electric Door Lock): Khóa từ hút, khóa chốt rơi, khóa ngàm, bộ bát cho các loại khóa.
- Máy đọc thẻ phụ (Wiegand Reader) từ bên trong.
- Bộ Remote điều khiển đóng mở khóa từ xa.
- Cảm biến (Door Sensor) báo cậy cửa, mở cửa quá lâu.
- Bộ nguồn (DC Power) cung cấp cho khóa và Máy đọc thẻ từ.
- Thẻ Proximity / Mifare / HID.
- Phần mềm (PC Software): quản lý thông tin, giám sát hoạt động, báo cáo dữ liệu người ra vào,…
Lắp đặt:
- Kết nối PC – Máy đọc thẻ dùng Cat5e cách điện chống nhiễu, bấm mạng chuẩn B, kết nối trực tiếp PC / thông qua Switch.
- Kết nối nguồn với Máy đọc thẻ, Khóa dùng cáp điện Cadivi 2*1.5 PVC. Khoảng cách từ Máy đọc thẻ đến Nguồn không quá 15m
- Kết nối Máy đọc thẻ với Máy đọc thẻ phụ (chuẩn wiegand): Nguồn Cadivi 2*1.5 PVC, Dây Data (4 sợi) dùng Cat5e.
- Kết nối Sensor dùng dây Cat5 / dây cáp tín hiệu loại tốt.

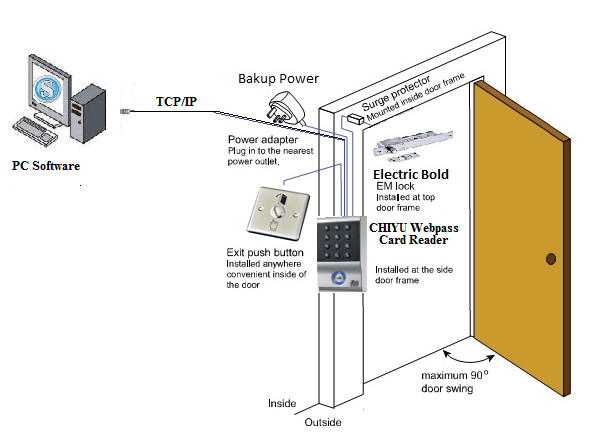

PROTOCOL Kiểm soát cửa - Chấm công thẻ từ với Máy đọc thẻ CHIYU bên ngoài và nút nhấn mở cửa từ bên trong:
Ứng dụng để kiểm soát cửa vào ra thẻ từ:
- Kiểm soát cửa ra vào ở khu vực văn phòng, cơ quan, ở những nơi không cần kiểm soát ra vào 2 chiều dùng thẻ từ.
- Chỉ kiểm soát đi vào từ bên ngoài và bên trong dùng nút nhấn để mở cửa.
- Kết hợp chấm công thẻ từ cho nhân viên của công ty với số lượng nhân viên vài trăm người.
Thiết bị cần thiết cho hệ thống Kiểm soát ra vào:
- Máy đọc thẻ từ: Card Reader Chiyu Webpass E, BF-830W, BF-831W, BF-mimiW
- Khóa điện tử (Electric Door Lock): Khóa từ hút, khóa chốt rơi, khóa ngàm, bộ bát cho các loại khóa.
- Nút nhấn mở cửa (Push Button) từ bên trong.
- Bộ Remote điều khiển đóng mở khóa từ xa.
- Cảm biến (Door Sensor) báo cậy cửa, mở cửa quá lâu.
- Bộ nguồn (DC Power) cung cấp cho khóa và Máy đọc thẻ từ.
- Thẻ Proximity / Mifare / HID.
- Phần mềm (PC Software): quản lý thông tin, giám sát hoạt động, báo cáo dữ liệu người ra vào,…
(Các thiết bị cần thiết: Đầu đọc thẻ, thẻ từ, nút nhấn mở cửa từ bên trong, khóa, nguồn điện.
Các thiết bị tùy chọn thêm: Remote, cảm biến báo mở cửa, phần mềm PC để quản lý)
Lắp đặt hệ thống:
- Kết nối PC – Máy đọc thẻ dùng Cat5e cách điện chống nhiễu, bấm mạng chuẩn B, kết nối trực tiếp PC / thông qua Switch.
- Kết nối nguồn với Máy đọc thẻ, Khóa dùng cáp điện Cadivi 2*1.5 PVC. Khoảng cách từ Máy đọc thẻ đến Nguồn không quá 15m
- Kết nối nút nhấn với Máy đọc thẻ: Cat5 / Cadivi 2*0.5 / Cadivi 2*0.75.
- Kết nối Sensor dùng dây Cat5 / dây tín hiệu loại tốt.
Hoạt động:
- Hệ thống được hoạt động dựa trên nguyên tắc cảm ứng điện từ của thẻ Proximity, Mifare,..
- Mỗi nhân viên sẽ được phát một thẻ cảm ứng này và đã được đăng ký trước.
- Sau đó nhân viên muốn đi vào văn phòng, cơ quan phải dùng thẻ này để quét, nếu hợp lệ thì khóa sẽ mở ra và nhân viên đi vào được, nếu không hợp lệ thì sẽ không đi vào được.
- Hệ thống được quản lý trên phần mềm Somac V2.2 của hãng Chiyu - Taiwan, hoặc chấm công bằng phần mềm SmartTas 4.0
Kiểm soát ra vào tập trung là gì?
Kiểm soát cửa ra vào tập trung là một ứng dụng của Access Control System, nó sử dụng một Controller trung tâm có kết nối được từ 2-18 đầu đọc thẻ từ để kiểm soát cửa ra vào. Các loại khóa điện tử: Khóa chốt rơi (khóa thả chốt), khóa từ hút, khóa ngàm sẽ được kết nối tại vị trí các cửa để kiểm soát.
Hệ thống kiểm soát tập trung thường đi kèm với những bộ lưu điện hoặc UPS để hoạt động ngay cả khi có sự cố về điện xãy ra.
Ưu điểm của việc kiểm soát cửa tập trung CHIYU:
Một số điểm ưu việt mà hệ thống kiểm soát tập trung của hãng CHIYU so với kiểm soát cửa thông thường như:
- Khả năng lưu trữ thông tin dữ liệu lớn.
- Giảm chi phí khi trong khu vực kiểm soát có nhiều cửa ra vào.
- Độ tin cậy cao khi sử dụng: hệ thống vẫn hoạt động khi có tác động từ bên ngoài như tháo gỡ thiết bị,..
- Tích hợp thiết bị báo động như là Loa, chuông báo.
- Mở cửa theo Timezone, hạn chế người ra vào, bảo mật.

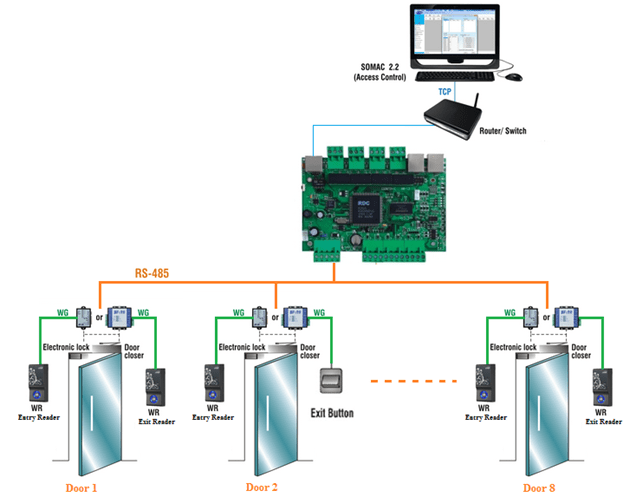

Hệ thống Kiểm soát tập trung Chiyu sử dụng thẻ RF được mô tả như sau
- Đây là hệ thống quản lý tập trung sử dụng thẻ RF không tiếp xúc.
- Trung tâm điều khiển được đặt ở phòng Server.
- Hệ thống lưu trữ thông tin nhân viên, thông tin thiết bị, dữ liệu vào ra, sự kiện hệ thống, và có khả năng truy vấn dễ dàng.
- Từ phòng Server có thể điều khiển được tất cả các cửa: mở cửa, đóng cửa, theo dõi sự kiện trên hệ thống.
- Tích hợp chứa năng mở cửa trực tiếp dựa trên Bản đồ (Door map) được cài đặt, bản đồ này là hình ảnh bản vẽ mô phỏng toàn bộ hệ thống.
- Hệ thống có thể được sử dụng bộ UPS để hoạt động được khi sự cố về điện xảy ra.
- Hệ thống cửa được hoạt động độc lập nhưng tập trung, và độ an toàn cao: Khóa vẫn đóng khi đầu đọc thẻ hư hỏng/bị tháo dở/phá hoại/mất tín hiệu từ bộ trung tâm. Thiết bị vẫn có thể thao tác: quét thẻ (đối với BF-50), nhấn nút (BF-20/50) được khi mất tín hiệu kết nối đến bộ Controller trung tâm.
Kiểm soát cửa ra vào là gì?
Kiểm soát cửa ra vào là dùng những thiết bị điện tử công nghệ nhận dạng sinh trắc học vân tay hoặc là thẻ cảm ứng RFID để kiểm soát, giám sát các khu vực có người đi lại.
Nó được ứng dụng trong một số lĩnh vực: công nghiệp, dân dụng, khoa học, nghiên cứu, an ninh, bảo vệ,...và hàng nghìn những ứng dụng khác. Nhưng tất cả đều với một mục đích chung là Kiểm soát, giám sát, đảm bảo an ninh ở những khu vực cần độ bảo mật, các khu vực quan trọng, những nơi hạn chế vào ra, và đặt biệt là tiết kiệm năng lượng trong thời đại năng lượng đang ngày càng cạn kiệt.
Kết hợp kiểm soát cửa ra vào với chấm công vân tay của hãng CHIYU như thế nào?
Thường thì hệ thống được thiết kế để kiểm soát cửa ra vào hoặc là chỉ chấm công. Kiểm soát cửa thì sử dụng thêm các phụ kiện khóa Elock như khóa chốt rơi (khóa thả chốt), khóa từ hút, khóa ngàm. Còn chấm công thì chỉ cần máy đọc thẻ hoặc vân tay để lưu trữ dữ liệu, sau đó truyền về phần mềm chấm công SmartTas 4.0. Cuối cùng là tổng hợp vào cuối tháng hoặc trong tuần hoặc trong ngày.
Các giải pháp kiểm soát cửa kết hợp với chấm công sử dụng máy của hãng Chiyu - Taiwan:
- Ở các khu vực văn phòng: kiểm soát cửa chính vào ra kết hợp với chấm công vân tay hoặc thẻ.
- Ở khu vực nhà máy: kiểm soát lối vào dùng hệ thống Tay quay, Tripod, Turnstile, Barrier. Dữ liệu này cũng được dùng để chấm công cho nhân viên.
Các thiết bị của hãng Chiyu được áp dụng vào kiểm soát cửa và chấm công: các thiết bị có thể được sử dụng để chấm công và kiểm soát cửa như:
- Máy chấm công và kiểm soát cửa ra vào dùng vân tay và thẻ cảm ứng và password: Chiyu Biosense E(I), Chiyu Biosense II, Chiyu Biosense III, Chiyu BF-630W, Chiyu BF-631W, Chiyu BF-670W.
- Máy chấm công và kiểm soát cửa ra vào dùng thẻ cảm ứng hoặc password: Chiyu BFminiW, Chiyu Webpass IP Reader, Chiyu BF-831W, Chiyu BF-830W, Chiyu SR-W2, Chiyu Semac S2, Chiyu Semac D1-D2-D4.

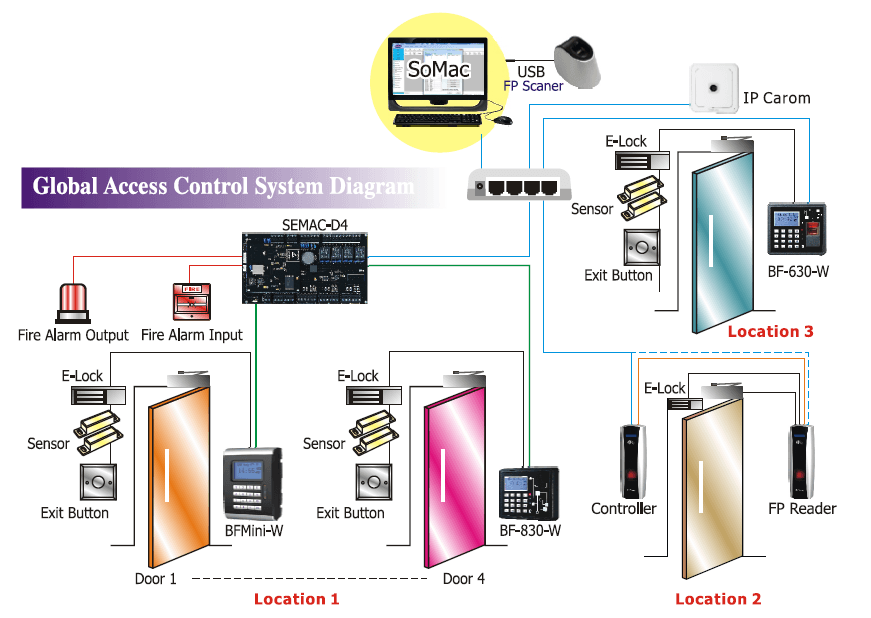

Cách thiết kế một hệ thống kiểm soát cửa ra vào dùng thẻ hoặc vân tay như thế nào là hiệu quả?
Hiện nay việc kiểm soát cửa ra vào ngày càng trở nên quan trọng và cấp thiết. Nó được ứng dụng trong một số lĩnh vực: công nghiệp, dân dụng, khoa học, nghiên cứu, an ninh, bảo vệ,...và hàng nghìn những ứng dụng khác. Nhưng tất cả đều với một mục đích chung là Kiểm soát, giám sát, đảm bảo an ninh ở những khu vực cần độ bảo mật, các khu vực quan trọng, những nơi hạn chế vào ra, và đặt biệt là tiết kiệm năng lượng trong thời đại năng lượng đang ngày càng cạn kiệt.
Một hệ thống kiểm soát ra vào cần thiết phải có những gì?
- Máy đọc thẻ cảm ứng hoặc vân tay (hình bên trên) Chiyu, Trustone: là thiết bị sử dụng công nghệ RFID Card hoặc công nghệ sinh trắc học. Thiết bị này lưu trữ thông tin thẻ và vân tay của người dùng, từ đó những người đã được đăng ký thì mới có thể sử dụng được.

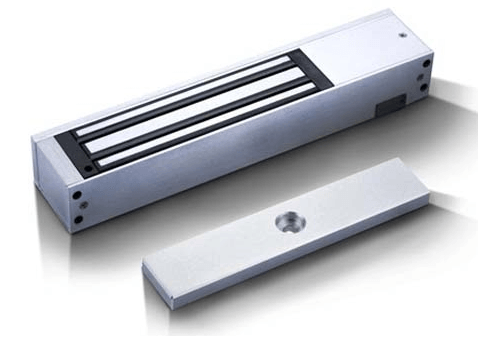

- Các loại khóa điện tử Elock: khóa từ hút, khóa chốt thả (khóa chốt rơi), khóa ngàm. Các loại khóa Elock này để khóa các khu vực cần đến kiểm soát lại, chống xâm nhập từ bên ngoài. Cho đến khi nào có người xác thực vân tay / thẻ thành công thì khóa cửa mới được mở ra.

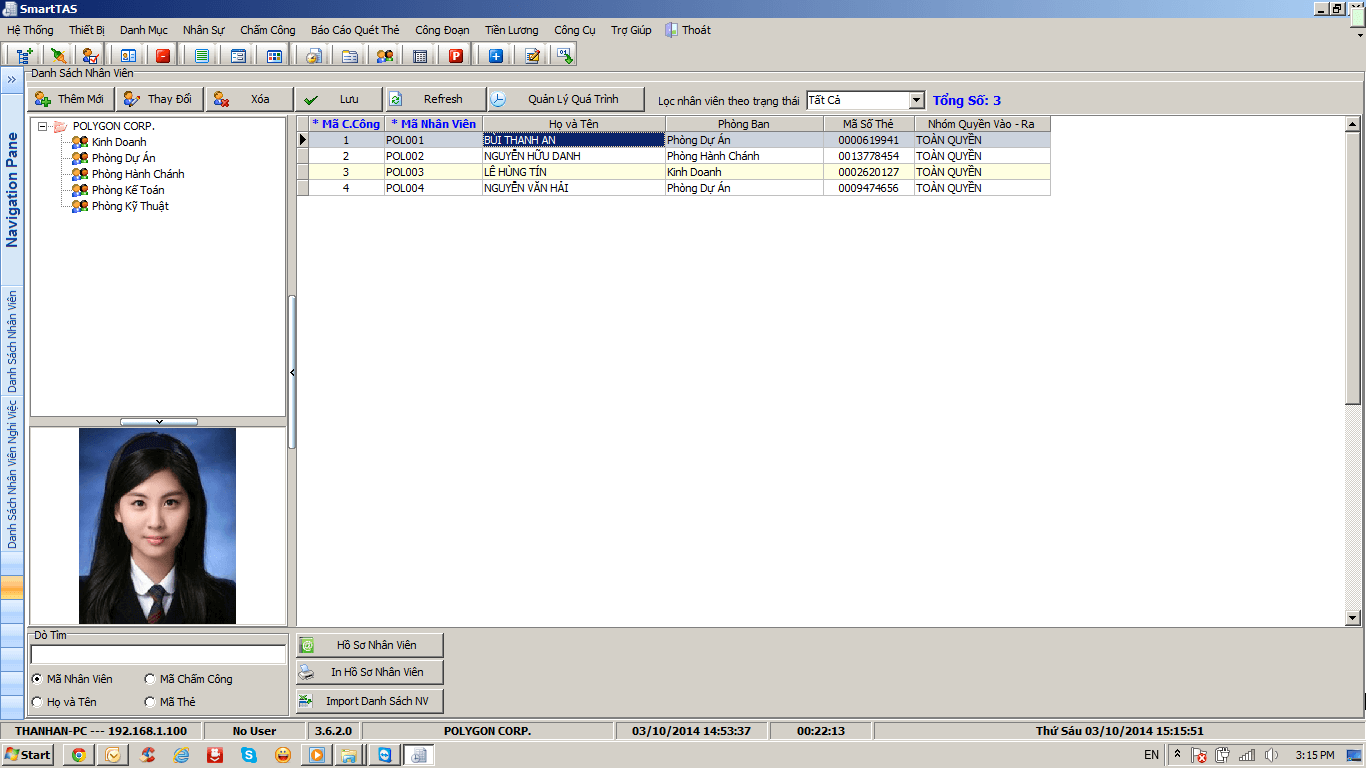

- Phần mềm kiểm soát trên PC: với phần mềm kiểm soát chuyên nghiệp Somac của hãng Chiyu - Taiwan đa ngôn ngữ để kiểm soát và quản lý. Hoặc bạn cũng có thể sử dụng phần mềm SmartTas 4.0 để báo cáo đầy đủ hơn. Các loại báo cáo mà phần mềm này hỗ trợ như: báo cáo vào ra, báo cáo và trễ ra sơm, báo cáo nghỉ phép, báo cáo vắng mặt,...
Chi phí đầu tư ban đầu có mang lại hiệu quả không?
Một điều cũng rất quan trọng là kinh phí tối đa của mỗi doanh nghiệp có thể bỏ ra có được một hệ thống kiểm soát vừa ý, vừa tốt, vừa đảm bảo được chất lượng mà phù hợp với túi tiền nhất. Nhưng một điều chắc chắn rằng bạn sẽ tiết kiệm được rất nhiều chi phí để quản lý thuê nhân viên giám sát.
Để có được một hệ thống kiểm soát vừa ý quý khách có thể liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ đầy đủ và phù hợp nhất.
Các mô hình ứng dụng thực tế của hệ thống kiểm soát cửa ra vào:
- Kiểm soát cửa ra vào cho văn phòng: đối với một số văn phòng nhỏ thì có thể chỉ cần kiểm soát ở tại ngay cửa ra vào và có thể kết hợp với chấm công cho nhân viên.
- Kiểm soát cửa ra vào cho khu vực an ninh: một số khu vực quan trọng thì việc kiểm soát tất cả các điểm mấu chốt, sử dụng các chế độ bảo mật cao hơn, bảo mật theo thời gian, bảo mật theo thời điểm, bảo mật điểm vào và ra. Và áp dụng thêm các thiết bị báo động chống đột nhập để kiếm soát được an ninh và tin cậy hơn.
- Kiểm soát tập trung và phân tán: đối với những khu vực có nhiều cửa, mà cần độ an ninh tuyệt đối đồng thời giảm chi phí tới mức thấp nhất thì có thể sử dụng hệ thống kiểm soát tập trung mà phân tán Chiyu Semac S2, Chiyu Semac D4,...
- Kiểm soát cửa kết hợp phân tầng cho thang máy: ứng dụng trong kiểm soát ở khu vực đông người như chung cư, trung tâm thương mại nhằm kiểm soát người sử dụng thang máy, hạn chế người đi. Mà mục đích là kiểm soát an ninh và tiết kiệm năng lượng từ việc sử dụng thang máy.
- Kiếm soát lối bộ dùng Tripod, Flap Barier, Turnstile: sử dụng trong các trương hợp: kiểm soát lối vào nhà máy, lối vào khu vui chơi, lối vào các khu vực có tính phí, kiểm soát bãi đỗ xe,...
- Kiểm soát cửa vào ra kết hợp với chấm công: đối với những nơi cần chấm công và kiểm soát cửa thì đây là một giải pháp hiệu quả nhằm tiết kiệm chi phí cho người sử dụng.
Để giải quyết cho vấn đề kiểm soát và phân tầng đối với thang máy 2 cửa (loại thang ra vào hai hướng khác nhau), hãng CHIYU đã nghiên cứu và phát triễn thiết bị Semac S3V1/V2 để giải quyết vấn đề này.
1. Kiếm soát phân tầng thang máy là gì?
Là việc sử dụng các thiết bị điện tử nhận dạng vân tay hoặc thẻ từ hoặc là password để kiểm soát người vào ra thang máy. Chỉ những người nào có quyền và cho phép mới được đi thang máy. Ngoài ra những người này chỉ đi được những tầng đã được quy định trước.
2. Phân tầng thang máy của hãng CHIYU:
Dưới đây là hình ảnh giải pháp phân tầng thang máy khi kết hợp với các thiết bị: Chiyu Semac S3, BF20/50, BF333, SR-W2 (reader)
Kiểm soát thang máy sử dụng các loại máy kiểm soát vào ra, các bộ trung tâm điều khiển, đem lại lợi ích và tin cậy cho người sử dụng.
3. Các thiết bị được sử dụng trong hệ thống phân tầng thang máy hai cửa:
- Chiyu Semac S3V1: bộ trung tâm lưu trữ thông tin 20.000 - 50.000 thẻ, kết nối đến máy tính để quản lý.
- Chiyu BF20 / BF50 là Controller chuẩn giao tiếp RS-485.
- Chiyu Reader SR-W2 là đầu đọc thẻ phụ, đọc các loại thẻ như Proximity, Mifare,...
- Chiyu BF333 là bộ Relay điều khiển nút nhấn gọi tầng, mỗi bộ tương ứng với 16 nút nhấn.
- Khi đem áp dụng cho thang máy hai cửa thì hệ thống sẽ không phát sinh thêm nhiều thiết bị như những thiết bị của hãng khác. Nếu thang một cửa thì chỉ dùng một đầu đọc thẻ, hai cửa thì dùng 2 đầu đọc thẻ. Còn bộ trung tâm và bộ BF333 sẽ không thay đổi. Do đó tiết kiệm rất nhiều chi phí đầu tư ban đầu, mà giải pháp lại đơn giản và dễ áp dụng.
4. Nguyên lý hoạt động cho giải pháp phân tầng thang máy hai cửa của hãng CHIYU:
- Mỗi người dân trong tòa nhà, hoặc khách sẽ được phát cho một thẻ từ, thẻ này sẽ được quy định là sẽ đi được tầng nào, thang nào.
- Sau đó người dân muốn đi tầng nào thì chỉ cần quét thẻ lên đầu đọc thẻ Chiyu SR-W2 thì sẽ nhấn được tầng mình muốn đi.
- Đối với người quản trị thang máy hoặc ban quản lý tòa nhà hoặc bảo vệ sẽ được cấp một thẻ mà có thể đi được tất cả các tầng.
- Hệ thống này có thể kết hợp với thệ thống khác của tòa nhà như: hệ thống báo cháy, hệ thống báo động,... để khi có sự cố xảy ra thì thang máy là mở đối với tất cả mọi người.
- Có thể kết hợp hệ thống camera Cyberview để giám sát trong và ngoài thang máy để theo dõi hệ thống an toàn hơn,
