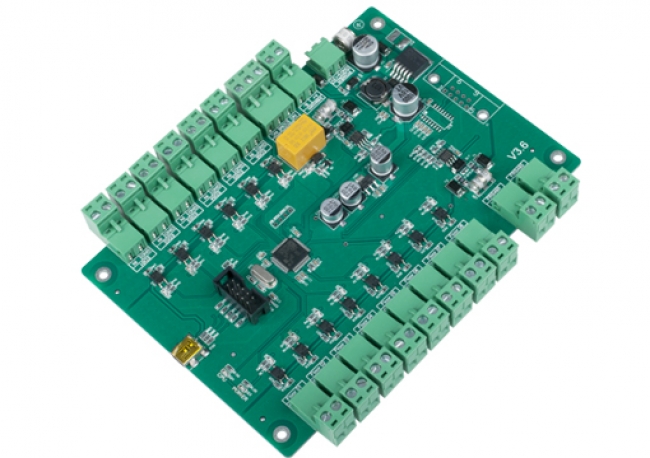

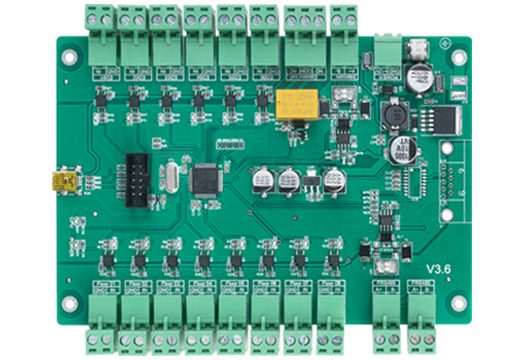

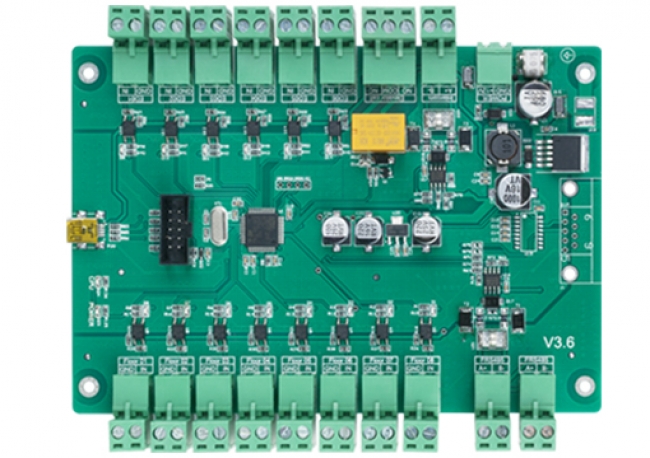

Mô tả sản phẩm
Bảng liên kết thang máy chủ yếu được sử dụng để kết nối "hệ thống liên lạc nội bộ tòa nhà" và "hệ thống kiểm soát ra vào thang máy dòng FCARD". Nó chủ yếu chịu trách nhiệm thu thập tín hiệu mở cửa và tín hiệu tầng được gửi bởi hệ thống liên lạc nội bộ tòa nhà, và chuyển dữ liệu đến bảng kiểm soát ra vào thang máy dòng FCARD để đáp ứng nhu cầu vận chuyển khách đến các tầng được chỉ định.
FC-ED86 hỗ trợ 1 nhóm cổng giao tiếp USB, 1 nhóm cổng giao tiếp RS232 kết nối với hệ thống liên lạc nội bộ tòa nhà, 1 nhóm cổng giao tiếp RS485 kết nối với hệ thống liên lạc nội bộ tòa nhà, 1 nhóm cổng giao tiếp RS485 kết nối với bảng điều khiển kiểm soát ra vào thang máy, 1 nhóm cổng giao tiếp RS485 kết nối với bảng liên kết tầng trên, 6 nhóm thang máy đến tầng một và các cổng đầu vào tín hiệu mở cửa, 8 nhóm cổng thu tín hiệu mở cửa tầng và 1 nhóm cổng đầu ra gọi thang máy.
THÔNG SỐ KỸ THUẬT
- Điện áp hoạt động: DC9V-14V tiêu chuẩn 12V
- Dòng điện hoạt động: < 500mA
- Nhiệt độ hoạt động: -10℃đến +65℃
- Độ ẩm hoạt động: 10 - 90%
- Tầng tối đa: 64 tầng
- Gọi Lift: 1 nhóm
- Giao thức truyền thông: có thể được thêm vào theo thỏa thuận của các nhà sản xuất khác nhau
- Truyền thông tòa nhà: 1 nhóm giao diện RS232, 1 nhóm giao diện RS485
- Truyền thông thang máy: 1 nhóm giao diện RS485
- Kích thước bảng mạch chính: 157mm * 107mm * 18mm
- Bộ sưu tập sàn: 8 nhóm (tối đa có thể kết nối 8 nhóm bảng liên kết thang máy)
- Tín hiệu mở khóa: 6 nhóm (có thể phát hiện tín hiệu cửa của 6 thang máy ở tầng 1)
- Chế độ làm việc: Thu thập dữ liệu sàn, bảng mạch chủ thu thập dữ liệu sàn, bảng mạch chủ liên kết giao thức (do người dùng xác định)
- Hỗ trợ Kiểm soát Nâng: Có thể thêm FC-8832, MC-5816
Mọi thông tin về Sản phẩm, vui lòng liên hệ với chúng tôi để được giải đáp và tư vấn thêm!
